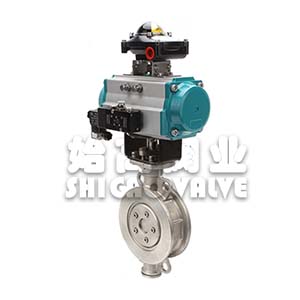

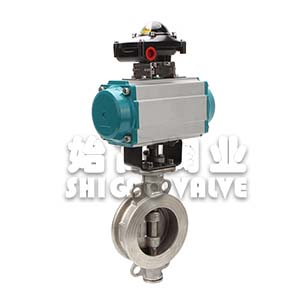

氣動對夾三偏心蝶閥

內容摘要

D673H氣動對夾三偏心蝶閥是長壽命、節能型蝶閥，其結構采用三偏心原理設計，閥座采用硬軟密封兼容的多層次結構或者全金屬密封結構，是一種能在較高溫度和較高壓力環境上使用的高性能蝶閥產品。廣泛應用到冶金、石油、化工、供熱、空氣、煤氣、可燃?xì)怏w、市政供水以及給排水等介質的管道上

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動對夾三偏心蝶閥參數表

產品品牌：	始高閥門	產品名稱：	氣動對夾三偏心蝶閥
產品型號：	D673H	閥體材質：	碳鋼、不銹鋼
連接方式：	對夾連接	適用壓力：	PN10/PN25/PN40/PN64
公稱通徑：	DN50～DN1200	驅動方式：	氣動
適用介質：	水、蒸汽等	適用溫度：	0℃-425℃
設計標準：	JB/T 8527	法蘭連接：	GB/T9113.1-2000
結構長度：	GB/T12221-1989	壓力試驗：	GB/T13927-2000；JB/T9092-1999
執行器形式：	AT氣動執行器/AW氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關型、智能調節型	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動對夾三偏心蝶閥作為閥門的科技結晶之一，其揚許多閥門之長，避許多閥門之短，各種結構長度都能應對，更由于其材料選擇多樣性，在高溫、低溫以及各種酸性腐蝕性介質都能應對自如。特別是在大口徑方面，其零泄漏的優勢，在關斷閥上，正在不斷取代其他笨重且按昂貴的閥門。

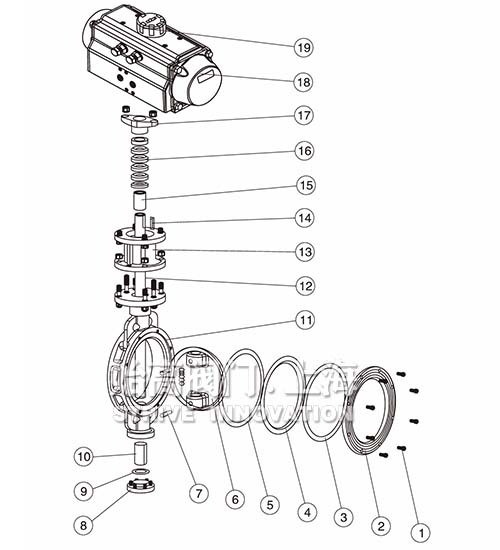

主要零部件材質Material of main parts

氣動對夾三偏心蝶閥結構

序號	名稱	材質C	材質P
1	內六角螺釘	1Cr18Ni9Ti	1Cr18Ni9Ti
2	閥蓋	WCB	1Cr18Ni9Ti
3	墊片	1Cr18Ni9Ti	1Cr18Ni9Ti
4	閥座	不銹鋼+柔性石墨、PTFE
5	墊片	1Cr18Ni9Ti	1Cr18Ni9Ti
6	蝶板	WCB	ZG1Cr18Ni9Ti
7	圓柱銷	45	1Cr18Ni9Ti
8	下蓋	WCB	ZG1Cr18Ni9Ti
9	墊片	不銹鋼+柔性石墨、PTFE	215/240
10	襯套	PTFE復合軸承	240/262
11	閥體	WCB	ZG1Cr18Ni9Ti
12	閥桿	1Cr13	1Cr18Ni9Ti
13	支架	WCB	WCB
14	鍵	45	45
15	襯套	PTFE復合軸承
16	填料	柔性石墨、PTFE
17	壓蓋	WCB	ZG1Cr18Ni9Ti

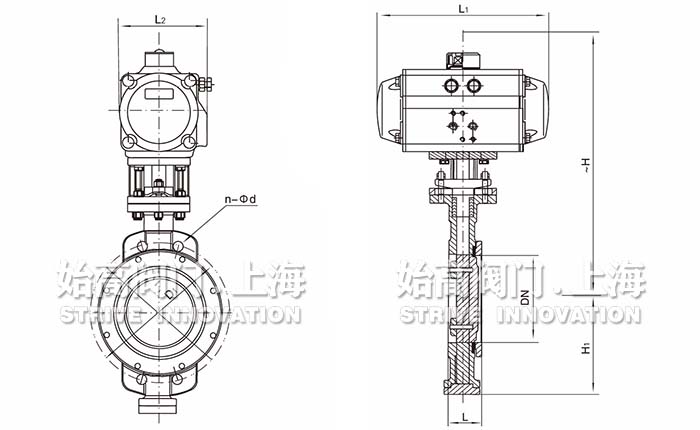

外形尺寸Overall Dimension

氣動對夾三偏心蝶閥尺寸

DN	L	L1	L2	H	H1	D1
50	43	159/211	83/95	277/205	65	125
65	46	211/248	95/107	287/315	75	145
80	46	248/269	107/123	365/375	85	160
100	52	269/315	123/141	420/436	130	180
125	56	315/345	141/152	436/462	175	210
150	56	345/409	152/172	466/543	190	240
200	60	409/438	172/187	593/665	215	295
250	68	438/559	187/215	682/752	265	355
300	78	550/600	215/240	725/772	305	410
350	78	600/633	240/262	832/880	340	470
400	102	633/730	262/330	862/968	360	525

結語Conclusion

氣動對夾三偏心蝶閥是由硬密封蝶閥和氣動執行器以及三聯件等組合而成。硬密封蝶閥閥體為整體式鑄件，蝶板采用多層次硬密封確保閥門的密封性。流道密封面采用司太立堆焊具有耐溫、耐蝕等特點。特別適用于導熱油、燃?xì)�、蒸汽、微腐性氣液體，以及各種不同溫度介質的管道上。以壓縮空氣為動力通過接受工業儀表輸出的（4~20mA）的工業信號，推動閥桿帶動旋轉碟板旋轉（0-90°）的任意角度來完成對介質流量的開關與調節。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動對夾三偏心蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
