防爆氣動襯氟蝶閥

內容摘要

氣動法蘭式襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，氣動襯氟蝶閥操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。氣動襯四氟蝶閥適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

防爆氣動襯氟蝶閥參數表

產品品牌：	始高閥門	產品名稱：	防爆氣動襯氟蝶閥
產品型號：	D671F46、D641F46	閥體材質：	碳鋼、不銹鋼
連接方式：	法蘭連接、對夾連接	適用壓力：	PN10、PN16
公稱通徑：	DN50-DN1600	驅動方式：	氣動
適用介質：	水、空氣、天然氣、油品及弱腐蝕性流體	適用溫度：	氟橡膠：-20℃～200℃
流量特性：	近似快開型	泄漏量：	按GB/T4213-92
結構長度：	GB/T12221-1989	壓力試驗：	GB/T13927-2000；JB/T9092-1999
執行器形式：	AT氣動執行器/AW氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關型、智能調節型	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

防爆氣動襯氟蝶閥由氣動執行器及襯氟蝶閥配以防爆電磁閥和防爆限位開關組成。氣動襯氟蝶閥的密封結構根據使用工況可分為半襯氟蝶閥和全襯氟蝶閥，具有耐老化、防腐蝕、壽命長等優點，且密封性能可達到零泄露，是目前防腐設備理想的選擇之一，特別適用于有腐蝕性或潔凈度有一定要求工況的場所廣泛應用于任何濃度的酸、堿、強氧化劑及王水、各種有機酸、還原劑、有機溶劑等介質，但不適合用于介質溫度及壓力過高或帶有顆粒狀的工藝介質，一般超過一定的壓力和溫度，都建議使用金屬密封材質的蝶閥。

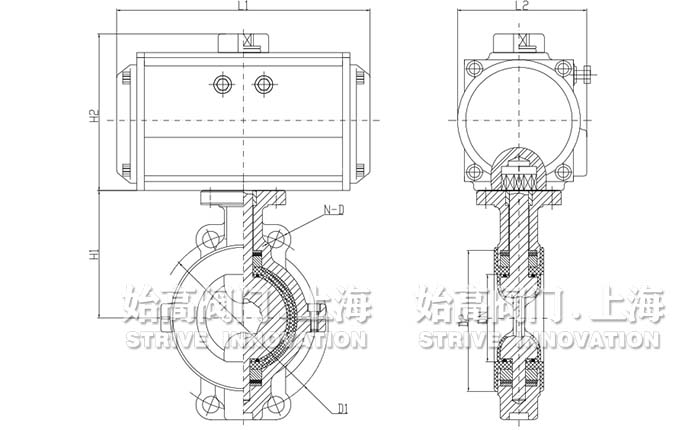

外形尺寸Overall Dimension

對夾式氣動襯氟蝶閥尺寸

DN	L	L1	L2	H1	H2	D1	D2	N-D
40	43	215	105	172	110	110	88	4-18
50	43	215	105	172	110	125	102	4-18
65	46	215	105	185	110	145	122	8-18
80	46	215/265	105/110	215	110/120	160	138	8-18
100	52	265/270	110/125	265	120/142	180	158	8-18
125	56	270/310	125/142	270	142/158	210	188	8-18
150	56	310/400	142/160	310	158/178	240	212	8-22
200	60	400/465	160/178	400	178/200	195	242	12-22
250	68	465/550	178/210	465	200/235	355	268	12-26
300	78	550/550	210/235	550	235/260	410	295	12-26
350	78	550/646	235/258	550	260/325	470	320	16-26

外形尺寸Overall Dimension

法蘭式氣動襯氟蝶閥尺寸

DN	L	L1	L2	H1	H2	D1	D2	N-D
40	106	215	105	165	110	150	110	4-18
50	108	215	105	165	110	165	125	4-18
65	112	215	105	175	110	185	145	8-18
80	114	215/265	105/110	195	110/120	200	160	8-18
100	127	265/270	110/125	210	120/142	220	180	8-18
125	140	270/310	125/142	235	142/158	250	210	8-18
150	140	310/400	142/160	260	158/178	285	240	8-22
200	152	400/465	160/178	310	178/200	340	295	12-22
250	165	465/550	178/210	360	200/235	405	355	12-26
300	178	550/550	210/235	395	235/260	460	410	12-26
350	190	550/646	235/258	420	260/325	520	470	16-26

結語Conclusion

防爆氣動襯氟蝶閥是為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工、食品等多個特殊領域的需要，在常規蝶閥的閥內和閥板上襯聚四氟，使介質和閥體隔離，達到防腐的效果。作為一種用來實現管路系統通斷及流量控制的元件，已在石油、化工、冶金、水電等許多領域中得到廣泛的應用。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的防爆氣動襯氟蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
