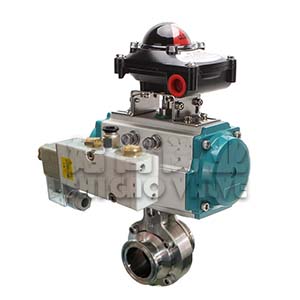

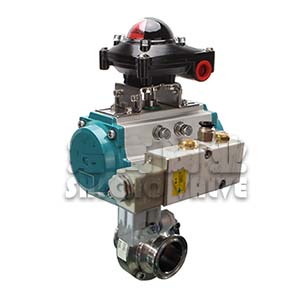

氣動衛生級蝶閥

內容摘要

氣動衛生級蝶閥包括：WD661X氣動對焊衛生級蝶閥、WD662X外螺紋蝶閥、WD681X卡箍蝶閥、WD676X三片式焊接蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動衛生級蝶閥參數表

產品品牌：	始高閥門	產品名稱：	氣動衛生級蝶閥
產品型號：	WD661X/WD681X/WD62X/WD676X	閥體材質：	不銹鋼304、316
連接方式：	外螺紋連接、對焊連接、卡箍連接、三片式焊接連接	適用壓力：	PN16
公稱通徑：	DN20~DN150	驅動方式：	氣動
適用介質：	水、氣、油等	適用溫度：	0℃-80℃
執行器形式：	AT氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關型、智能調節型	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動衛生級蝶閥包括：WD661X氣動對焊衛生級蝶閥、WD662X外螺紋蝶閥、WD681X卡箍蝶閥、WD676X三片式焊接蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染�？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。

主要零部件材質Material of main parts

氣動衛生級蝶閥結構

序號	名稱	材質
1	螺栓	不銹鋼304
2	左閥體	不銹鋼304、304L、316、316L
3	閥座	食品級橡膠
4	蝶板	不銹鋼304、304L、316、316L
5	右閥體	不銹鋼304、304L、316、316L
6	螺母	不銹鋼304
7	螺母	不銹鋼304
8	鍵	不銹鋼304
9	螺栓	不銹鋼304
10	連接支架	不銹鋼304
11	螺栓	不銹鋼304
12	連接套	不銹鋼304
13	氣動裝置	AT
14	位置指示器	塑料

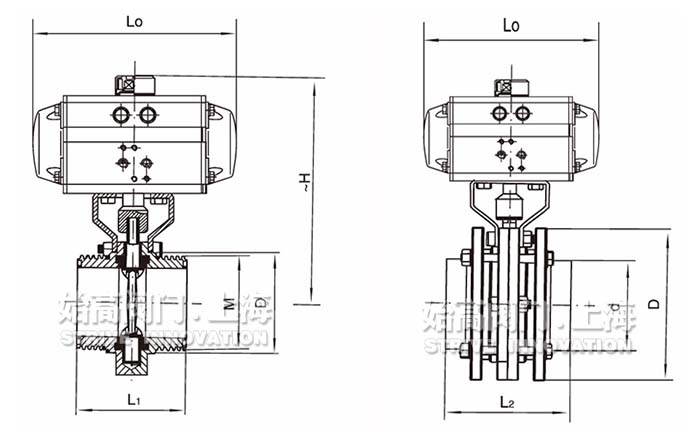

外形尺寸Overall Dimension

規格	WD621X			WD676X			WD681X			WD661X			L0	H
ISO	L1	D	M	L2	D	d	L3	D	d	L4	D	d	L0	H
20	-	-	-	100	78	19.05	66	78	50.5	66	78	19.05	141/141	157/557
25	66	78	40×1/6	100	78	25.4	66	78	50.5	66	78	25.4	141/141	157/557
32	66	78	48×1/6	100	78	31.8	66	78	50.5	66	78	31.8	141/141	157/557
38	70	86	60×1/6	100	86	38.1	70	86	50.58	70	86	38.1	141/141	157/557
51	76	102	70×1/6	104	102	50.8	76	102	64	76	102	50.8	141/159	171/180
63	80	115	85×1/6	112	115	63.5	80	115	77.5	80	115	63.5	141/159	169/169
76	84	128	98×1/6	112	128	76.1	84	128	91	84	128	76.1	159/211	194/208
89	-	-	-	120	139	88.9	90	139	106	90	139	88.9	159/248	200/224
102	104	159	132×1/6	128	155	101.6	102	155	119	102	155	101.6	211/248	220/242
108	-	-	-	128	159	108	108	159	119	108	159	108	211/269	223/245

結語Conclusion

氣動衛生級蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、拆卸方便等優點。
