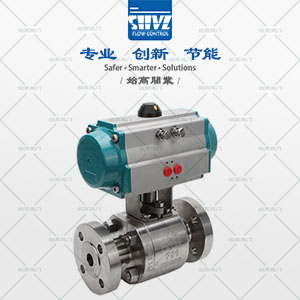

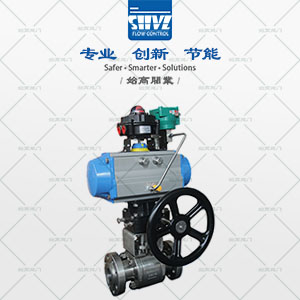

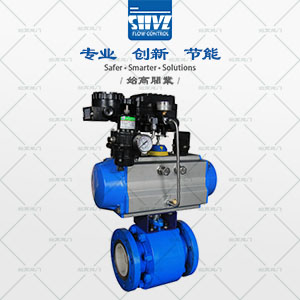

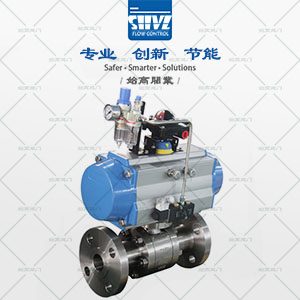

氣動鍛鋼高壓球閥
| 內容摘要 |
氣動鍛鋼高壓球閥它的閥體和內部金屬件全部采用鍛造材料,可以確保閥體有足夠的強度和硬度,也能確保閥體及內部件不會有氣孔和沙眼,不會有泄露的危險,閥座采用PTFE密封,具有耐高溫及耐壓的優勢 |
| 詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
| 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌: | 始高閥門 | 產品名稱: | 氣動鍛鋼高壓球閥 |
| 產品型號: | Q61F/H | 閥體材質: | 碳鋼WCB/不銹鋼304/316 |
| 連接方式: | 法蘭 | 適用壓力: | 1.6~42MPa |
| 公稱通徑: | DN15~DN200 | 驅動方式: | 氣動 |
| 適用介質: | 水、液壓油、氣體等 | 適用溫度: | -20°C ~ +425°C |
| 執行器形式: | AT氣動執行器/PT氣動執行器 | 作用方式: | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式: | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力: | 雙作用3-8bar;單作用4-8bar |
| 操作介質: | 空氣 | 連接尺寸: | ISO5211 |
| 氣源接口: | 符合NAMUR標準 | 制造標準: | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
氣動鍛鋼高壓球閥它的閥體和內部金屬件全部采用鍛造材料,可以確保閥體有足夠的強度和硬度,也能確保閥體及內部件不會有氣孔和沙眼,不會有泄露的危險,閥座采用PTFE密封,具有耐高溫及耐壓的優勢,且采用PTFE密封的球閥,密封性能優越,另外,氣動球閥可用于較為危險場所,如有毒,易燃易爆等場所使用,這是一般的普通的鍛鋼球閥所不能具備的。
1、氣動鍛鋼高壓球閥大的優點就是結構簡單,造價低,密封性能優越,應用廣泛,它大的特點就是在制造的時候,可以通過CNC機床批量性生產和裝配,確保了加工精度的嚴密性和提高了生產效率,從而提高了市場競爭和降低了人工成本,另外因為其閥體和內部件采用鍛造材質制作,所以在生產過程中,不用擔心像鑄件那樣出現些許的沙孔,它耐壓強度高,在使用過程中不會出現因為管道壓力的異常而出現閥體開裂現象。
2、氣動鍛鋼球閥型號根據密封形式分為鍛鋼浮動軟密封球閥和鍛鋼浮動硬密封球閥,型號Q641F 和 Q641H,根據連接方式份鍛鋼浮動法蘭球閥和鍛鋼浮動螺紋球閥以及鍛鋼浮動焊接球閥等,型號Q641F 和 Q611F,Q661F等,根據傳動方式份手動鍛鋼浮動球閥和氣動鍛鋼浮動球閥以及氣動鍛鋼浮動球閥等。
3、氣動鍛鋼球閥,主要用于現場環境惡劣,且人難靠近的地方,所以需要遠程操作來控制閥門的開關,氣動鍛鋼球閥大的優點就是既可以近距離手動操作,又可以遙控操作,也可以遠程控制操作,另外氣動鍛鋼球閥具有開關迅速的優點。

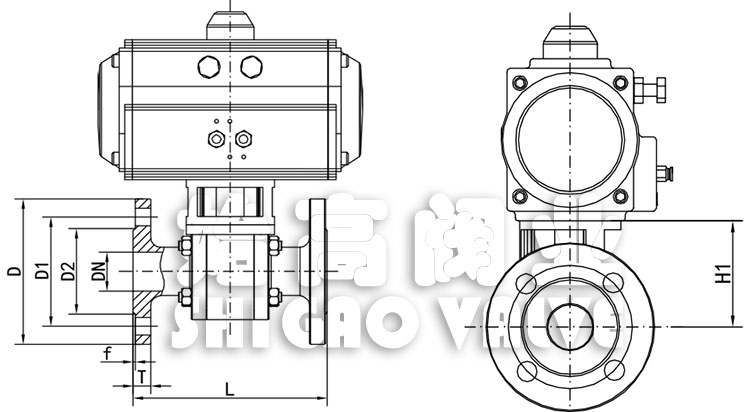

| DN | NPS | L(RF) | L(BW) | L(RTJ) | D | D1 | T | n-d |
| 15 | 1/2 | 165 | 165 | 163.5 | 105 | 75 | 20 | 4-14 |
| 20 | 3/4 | 191 | 191 | 191 | 130 | 90 | 22 | 4-18 |
| 25 | 1 | 216 | 216 | 216 | 140 | 100 | 24 | 4-18 |
| 32 | 1-1/4 | 229 | 229 | 229 | 155 | 110 | 26 | 4-22 |
| 40 | 1-1/2 | 241 | 241 | 241 | 170 | 125 | 28 | 4-22 |
| 50 | 2 | 292 | 292 | 295 | 195 | 145 | 30 | 4-26 |
| 65 | 2-1/2 | 330 | 330 | 333 | 220 | 170 | 34 | 8-26 |
| 80 | 3 | 356 | 356 | 359 | 230 | 180 | 36 | 8-26 |
| 100 | 4 | 432 | 432 | 435 | 265 | 210 | 40 | 8-30 |
氣動鍛鋼高壓球閥是在閥門的傳動方式所分類出來的一種球閥,這種球閥就是在本來的鍛鋼球閥上裝上一臺氣動執行器,利用氣動執行器開啟和關閉閥門,隨著社會的不斷進步,自動化生產線是大勢所趨,所以目前市場越來越多的場所都采用氣動鍛鋼球閥,特別是石油,天燃氣以及化工等領域居多,應用領域非常廣泛。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動鍛鋼高壓球閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
|
