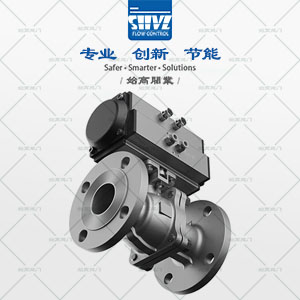

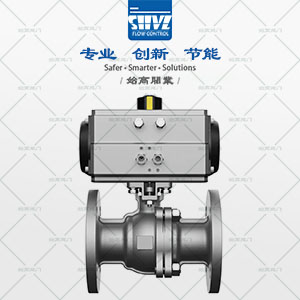

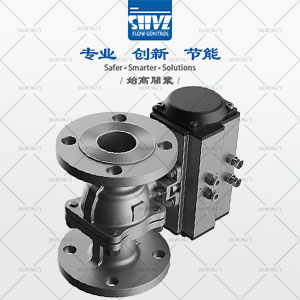

氣動日標法蘭球閥
| 內容摘要 |
氣動日標法蘭球閥具有開關速度快,流通能力大,密封性能好等特點,是由日標法蘭式球閥與氣動執行器連接組成,根據作用形式不同可分為開關型和調節型兩種。當閥打開時,閥體通道和連接管徑形成一個通口,介質可毫無阻力的流過,除了用于油品、氣體、液體等介質外,還適宜控制污水和含有纖維性雜質的介質。 |
| 詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
| 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌: | 始高閥門 | 產品名稱: | 氣動日標法蘭球閥 |
| 產品型號: | Q641F-10K/Q641F-20K | 閥體材質: | SCS13/SCS14 |
| 連接方式: | 法蘭 | 適用壓力: | 10K/20K |
| 公稱通徑: | DN15~DN200 | 驅動方式: | 氣動 |
| 適用介質: | 水、蒸汽、油品等 | 適用溫度: | -20°C ~ +150°C/-20°C ~ +240°C |
| 設計標準: | JIS BS5351 | 結構長度: | JIS B2002 |
| 法蘭連接: | JIS B2220 | 壓力與溫度: | ASME B16.34 |
| 執行器形式: | AT氣動執行器 | 作用方式: | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式: | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力: | 雙作用3-8bar;單作用4-8bar |
| 操作介質: | 空氣 | 連接尺寸: | ISO5211 |
| 氣源接口: | 符合NAMUR標準 | 制造標準: | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
氣動日標法蘭球閥具有開關速度快,流通能力大,密封性能好等特點,是由日標法蘭式球閥與氣動執行器連接組成,根據作用形式不同可分為開關型和調節型兩種。當閥打開時,閥體通道和連接管徑形成一個通口,介質可毫無阻力的流過,除了用于油品、氣體、液體等介質外,還適宜控制污水和含有纖維性雜質的介質。氣動日標球閥裝配上閥門定位器輸入4-20mA的模擬量信號,可對球閥的閥芯開度進行0-90度的任意控制,從而達到介質流量、溫度、壓力等參數的比例式調節。
根據工況需要氣動法蘭式球閥可分為軟密封(-30~180℃)和硬密封(-40~450℃)兩種密封結構,以便在不同介質對環境沒有污染,同時具有較高的安全性。氣動日標球閥動力源采用的是氣體,不會存在與火花接觸,理論上有防爆功能,相對來說比較安全。并且如果漏氣的話,氣體可以直接排出,對環境沒有污染,同時具有較高的安全性。從閥門口徑角度來說,由于扭矩力的原因,手動球閥一般只能配置口徑在DN300以下的球閥,而氣動法蘭球閥可配置的口徑較廣,不僅可配置小口徑球閥,也可配置口徑大的球閥,氣動球閥目前高可達到DN1200口徑。
![]() |

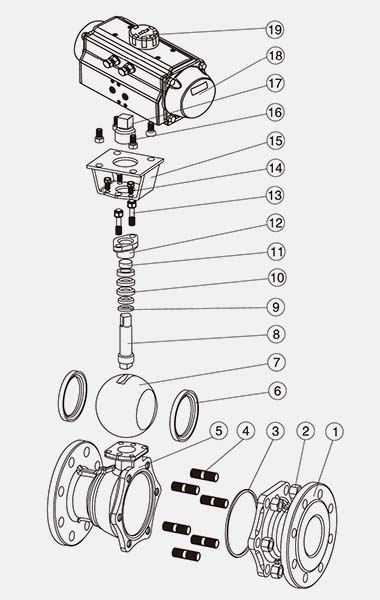

序號 | 名稱 | 材質C | 材質P | 材質R |
| 1 | 右閥體 | SCPH2 | SCS13 | SCS14 | |
| 2 | 螺母 | S35C | SUS304 | SUS304 | |
| 3 | 墊片 | PTFE、石墨金屬復合墊 | PTFE、石墨金屬復合墊 | PTFE、石墨金屬復合墊 | |
| 4 | 螺栓 | S35C | SUS304 | SUS304 | |
| 5 | 閥體 | SCPH2 | SCS13 | SCS14 | |
| 6 | 閥座 | PTFE、尼龍、PPL、硬質合金 | PTFE、尼龍、PPL、硬質合金 | PTFE、尼龍、PPL、硬質合金 | |
| 7 | 球體 | SUS304 | SUS304 | SUS316 | |
| 8 | 閥桿 | SUS410 | SUS304 | SUS316 | |
| 9 | 墊片 | SUS304 | SUS304 | SUS316 | |
| 10 | 填料 | PTFE、柔性石墨 | PTFE、柔性石墨 | PTFE、柔性石墨 | |
| 11 | 襯套 | PTFE復合軸承 | PTFE復合軸承 | PTFE復合軸承 | |
| 12 | 壓蓋 | SCPH2 | SCS13 | SCS14 | |
| 13 | 螺栓 | S35C | SUS304 | SUS304 | |
| 14 | 螺栓 | S35C | SUS304 | SUS304 | |
| 15 | 連接支架 | SCS13 | SCS13 | SCS13 | |
| 16 | 螺栓 | S35C | SUS304 | SUS304 | |
| 17 | 連接套 | SCS13 | SCS13 | SCS13 | |
| 18 | 氣動裝置 | AT | AT | AT |

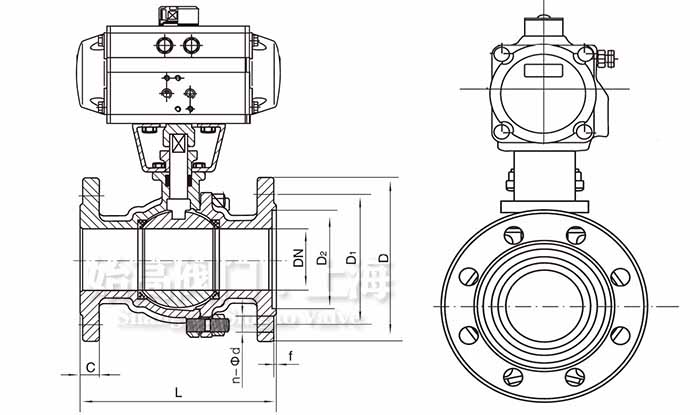

| DN | L | D | D1 | D2 | C | f | n-d |
| 15 | 108 | 95 | 70 | 50 | 12 | 1 | 4-15 |
| 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 |
| 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 |
| 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 |
| 40 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 |
| 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 |
| 65 | 190 | 175 | 140 | 120 | 18 | 2 | 4-19 |
| 80 | 203 | 185 | 150 | 130 | 18 | 2 | 8-19 |
| 100 | 229 | 210 | 175 | 155 | 18 | 2 | 8-19 |
| 125 | 356 | 250 | 210 | 185 | 20 | 2 | 8-23 |
| 150 | 394 | 280 | 240 | 215 | 22 | 2 | 8-23 |
| 200 | 457 | 330 | 290 | 265 | 22 | 2 | 12-23 |
氣動日標法蘭球閥采用AT、PT系列氣動執行器和法蘭日標球閥組成。球閥按照日標JIS標準生產。流通阻力小,密封性好,安裝方便�?商娲M口設備上相同產品,縮短供貨周期。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動日標法蘭球閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
|
